OpenData PACA, OCSOL, QGIS, LibreOffice et LizMap

Evolution de la caractérisation de l'occupation du sol

Données OCSOL PACA 1999 et 2006

La région Provence Alpes Côte d'Azur (PACA), qui a ouvert son portail OpenData, a mis à disposition les données d'occupation du sol de 1999 et 2006, élaborées à partir d'images satellitaires Landsat 7 ETM et selon une méthode commune. Conjointement à ces données vecteurs, une charte graphique OCSOL est mise à disposition. Nous avons utilisé cette charte pour caractériser les différentes catégories d'éléments structurant les 2 sources de données.

Les résultats sont les suivants :

  • Pour les données OCSOL 1999

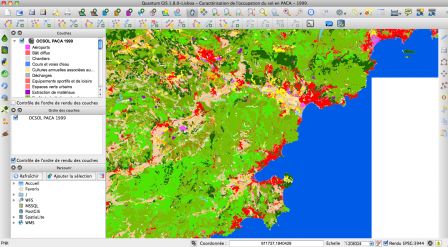

OCSOL PACA 1999

  • Pour les données OCSOL 2006

OCSOL PACA 2006

Données comparatives OCSOL PACA : 1999 et 2006

Accompagnant les données OCSOL 1999 et 2006, la région PACA met aussi à disposition dans le cadre de son portail OpenData l'Évolution de l'Occupation du sol en PACA entre 1999 et 2006.

Avant de s'intéresser à la représentation graphique de cette comparaison, nous nous sommes tout d'abord intéressés à l'extraction de l'information à traiter. En effet, le fichier ".dbf", base de données qui contient les attributs des objets de la source de données vecteurs, présentait les données qui nous intéressaient pour cette comparaison dans une seule colonne, comme le montre l'illustration suivante : Evolution de l'OCSOL PACA

Nous avons alors traité cette information afin de différencier les objets représentant une évolution de l'occupation des sols entre 1999 et 2006. Pour ce faire nous avons ouvert le fichier ".dbf" avec LibreOffice, pour dans un premier temps, diviser cette unique colonne en deux. Nous avons ensuite effectué les étapes suivantes :

  1. Nous avons copié le contenu de la colonne dans un éditeur de texte ;
  2. Nous avons effectué l'opération rechercher le tiret inférieur "_" pour le remplacer par le point virgule ";" pour tous les éléments;
  3. Nous avons copié le résultat ;
  4. Nous sommes ensuite revenus sur le fichier .dbf pour y coller le résultat. Au moment d'insérer les lignes dans le fichier, LibreOffice a demandé quel était l'élément de séparation des données. Nous avons indiqué le point-virgule ";" et il a collé dans deux colonnes distinctes

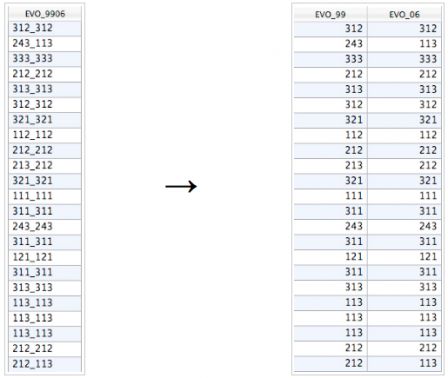

chaque valeur séparée par un ";" : Evolution OCSOL séparation des valeurs

Pour faire ressortir l'information de différence lorsqu'elle existe, entre les données de 1999 et celles de 2006, nous avons choisi de créer une dernière colonne pour accueillir le résultat du calcul logique suivant :

si(A1=B1;"0";"1")

qui signifie : si ( donnee1999 = donnee2006 ; alors le résultat = 0 ; sinon il = 1)

Pour la mer, nous avons utilisé ce même calcul, avec une demande de résultat différent, pour faire ressortir l'élément : si ( donnee1999 = donnee2006 ; alors le résultat = 3)

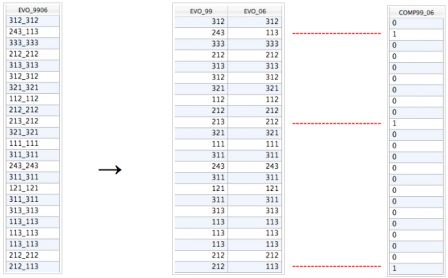

Voici le résultat de ce calcul : Evolution OCSOL extraction de différence

Ce type de classification nous a permis de déterminer 3 postes de légende :

  1. Catégorie OCSOL inchangée ["0"] ;
  2. Catégorie OCSOL modifiée ["1"] ;
  3. Mer méditerranée ["3"].

Nous avons appliqué la symbologie "catégorisée" proposée par QGIS en définissant deux tonalités contrastantes pour les postes 1 et 2, en privilégiant une couleur manifeste pour le poste 2 : Couleur Evolution OCSOl PACA

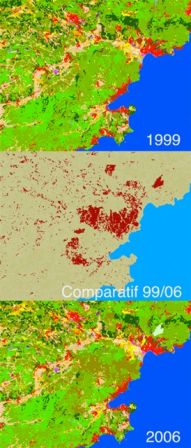

Voici les résultats cartographiques : Comparaison des cartes

Publication sur le Web avec LizMap

Enfin, afin que tout le monde puisse profiter de cette réalisation, nous avons publié ces données avec la charte graphique appliquée. Nous avons tout de même dû modifier la mise en forme graphique des données d'évolutions.

Pour la publication Web, nous avons décidé de ne conserver que les objets vectoriels qui présentaient une évolution de l'occupation du sol entre 1999 et 2006. Une fois cela fait nous avons changé leur représentation en dessinant le contour et en remplissant la surface de hachure noir. Il est ainsi facile d'identifier les zones ayant évolué et d'observer la classe d'occupation 1999 ou 2006.

Le résultat est accessible ici :
http://demo.3liz.com/lizmap/index.php/view/map?repository=opendata&project=paca_ocsol
